121外徑10毫米厚無縫鋼管表示方法及含義
無縫鋼管外徑表示方法
一般來說，管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用
字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，
用D108*5表示，塑料管也用外徑表示，如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管
等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維
修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管
子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管郵102*5、
108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108*5
-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差
鋼管公稱直徑
公稱直徑（DN）
公稱通徑(nominal diameter)，又稱平均外徑(mean outside diameter)。 公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。公稱通徑用字母“DN”后面緊跟一個數字標志。 這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。 DN是公稱通徑，公稱通徑(或叫公稱直徑),就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等； 為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

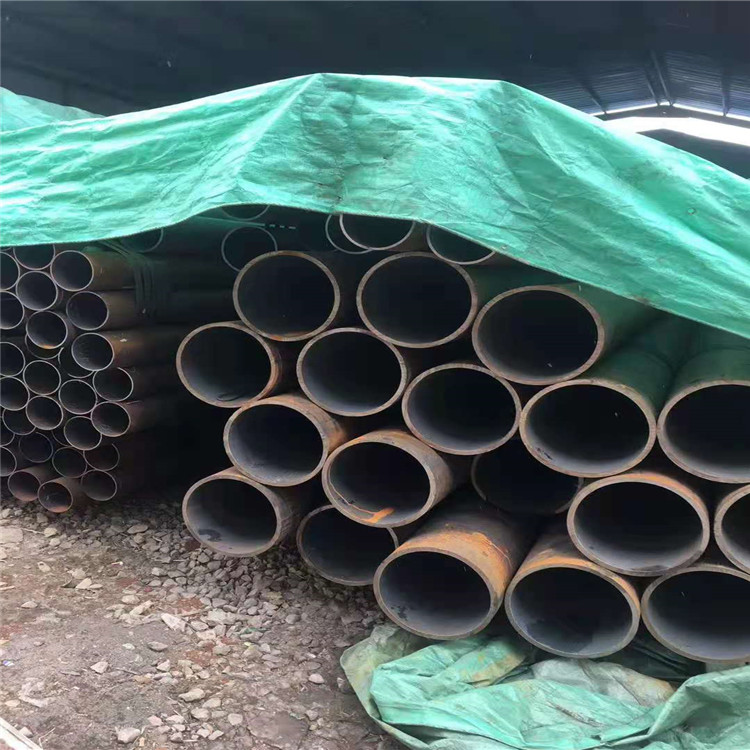

無縫鋼管現貨規格
102×4.5-5--12-14-16-20
108×4.5-5-10-12-14-18-20-22
114×4.5-5--12-14-18-20
121×4.5-5--12-14-16-20
127×4.5-5-10-12-14-16-20
133×4.5--14-16-18-20-25-30
140×5-6-7-12-14-16-20-22
146×4.5-6-16-18-20-25-30
152×4.5-6--16-18-20-25-30
159×4.5-6—14-16-22-25-30
168×8-14-20-25-30-35
180×8-25-30-38-40-45-50
194×6-20-25-30-40-45-50
203×6-15-20-25-30-32-45-50
219×6-8-18-20-25-30-50-55-65-70

|
